Wah-wah CS-1
Este prototipo está basado en un wah-wah fabricado en Inglaterra en 1976, el cual a su vez está basado en el circuito clásico de wah diseñado por Brad Plunkett y Lester Kushner para Thomas Organ company.

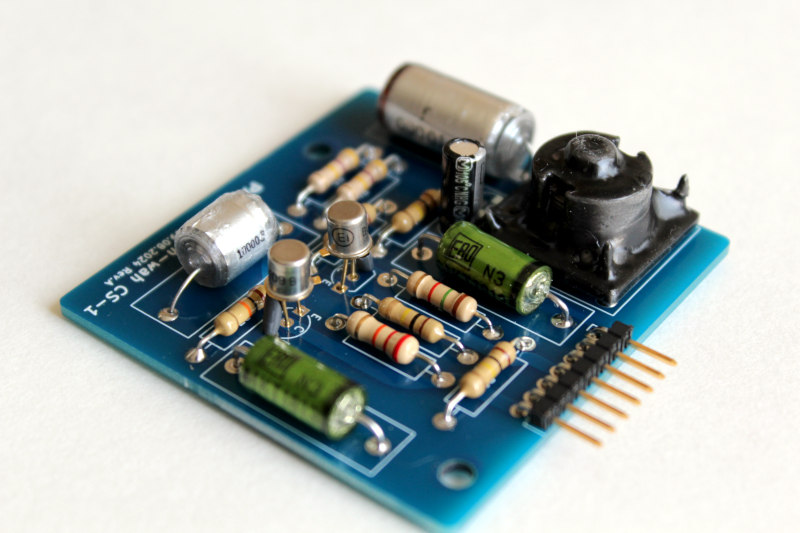

- Tamaño de la placa de circuito impreso (PCB): 58x57mm
- Inductor de fabricación propia
- Sólo funciona con pila de 9V al conectar el instrumento
- Conectores jack aéreos para mayor fiabilidad
- Diseño modular para cambiar el circuito rápidamente
- Conector de alta presión con pines bañados en oro

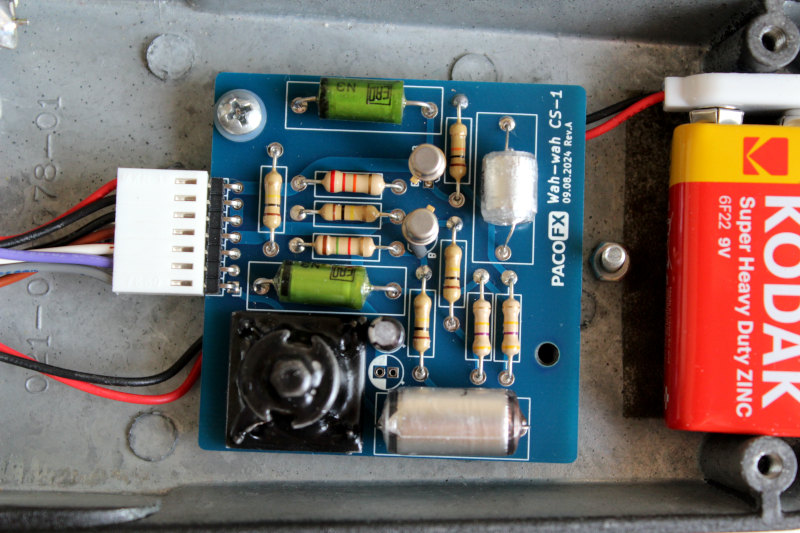

- Instalable en la carcasa de un Dunlop Crybaby GCB-95 con uno o dos tornillos
Galería de fotos
Trazado a partir de un wah-wah original de 1976

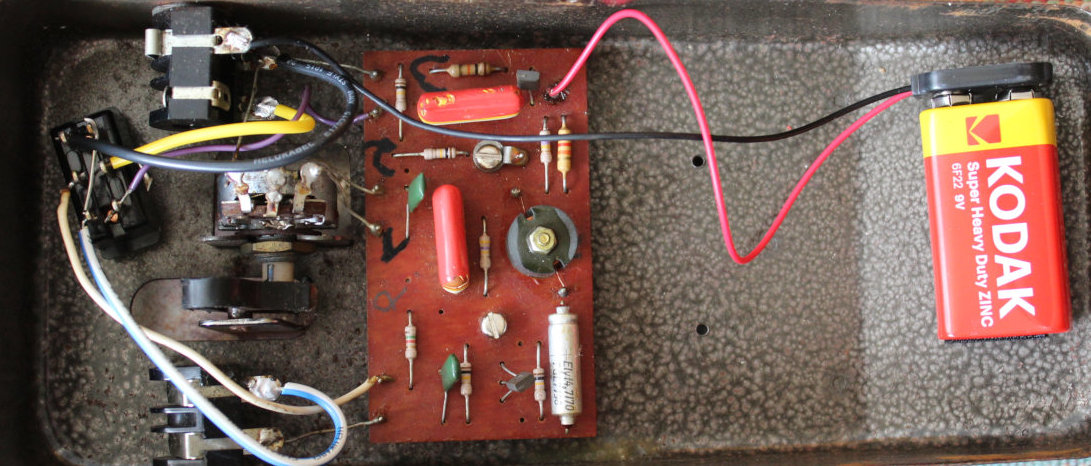

El circuito ha sido trazado a partir de una unidad original fabricada en Inglaterra en 1976.

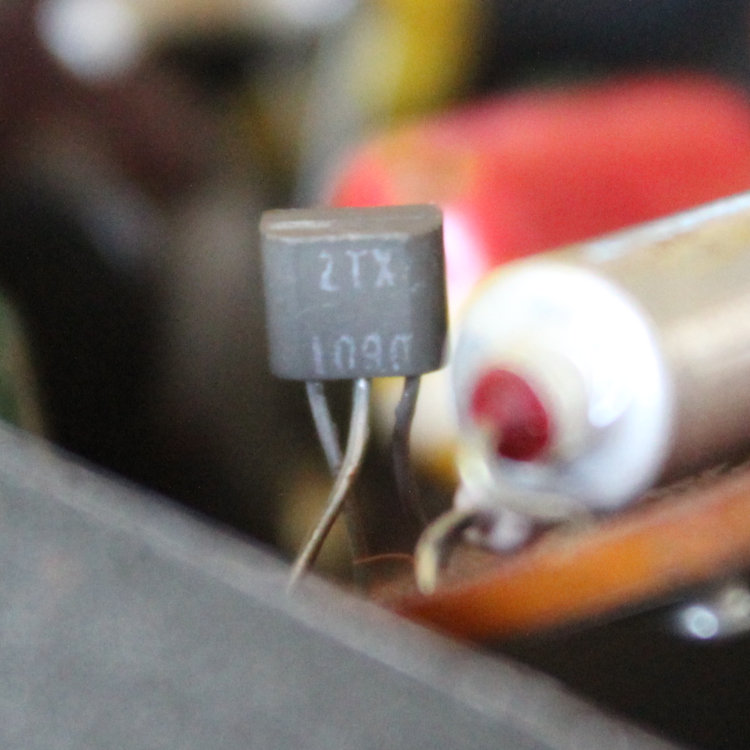

La placa original tiene condensadores Tropical Fish y transistores ZTX109C. En el nuevo circuito he probado unos 2N3904 con un hFE de ~200 pero sonaban demasiado educados; en su lugar unos BC109B con pines dorados procedentes de viejo stock y hFE de ~320 han funcionado mucho mejor.
El potenciómetro que he usado es un Clarostat Hot Potz 1 de carbón y el sonido es similar al del circuito original, aunque menos agresivo y con menos recorrido debido a la construcción del pedal.
