CM-1
Circuito wah-wah clásico diseñado por Brad Plunkett y Lester Kushner para Thomas Organ company. Ideal para tocar con pastillas de bobina simple (single coil).
Wah-wah

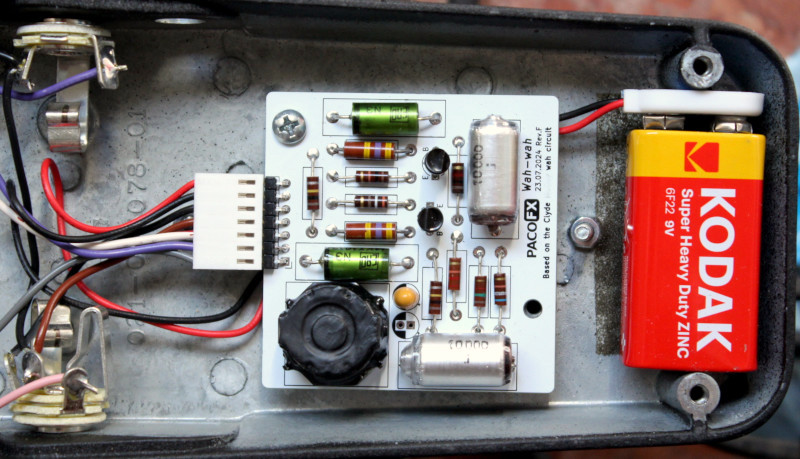

Prototipos de wah-wah basados en circuitos clásicos, respetando el diseño original en la medida de lo posible y usando un inductor artesanal.
Gracias a su diseño modular es posible cambiar de circuito rápidamente en una misma carcasa con su potenciómetro, interruptor y conectores jack, o tener varias carcasas con varios tipos de potenciómetro para probar distintas configuraciones sin necesidad de soldar.
La conexión se realiza mediante un conector Molex de alta presión con pines bañados en oro (tanto el macho como el hembra) para la mayor fiabilidad y durabilidad, asegurando un óptimo contacto eléctrico resistente a la corrosión.

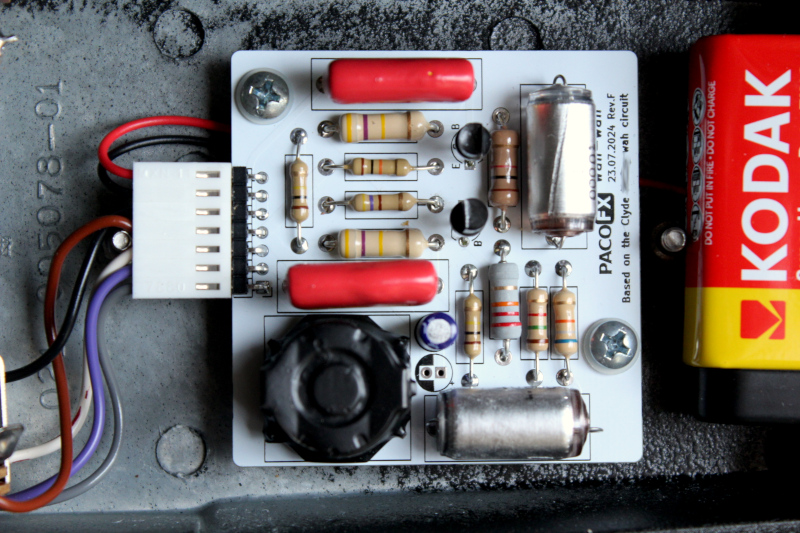

Todos los circuitos son instalables en cajas Crybaby GCB-95 y Vox V847 "Made in USA", ajustables mediante dos tornillos con arandela de Nylon para una sujeción perfecta.
CS-1
Circuito trazado a partir de un wah-wah fabricado en Inglaterra en 1976. Produce un sonido más lleno y agresivo que el wah wah clásico, similar al MB-1 aunque con más vómito.
MB-1
Este circuito procede del esquemático que acompaña a un wah-wah de principio de los 70. Produce un sonido más lleno que el wah wah clásico y se puede configurar como pedal de volumen.
Documentación
| Pin | Nombre | Notas |
|---|---|---|
| 1 | FX_IN | Entrada del efecto |
| 2 | FX_OUT | Salida del efecto (al pin 3 del potenciómetro) |
| 3 | P2_Pot | Pin 2 del potenciómetro |
| 4 | GND | Conexión de masa |
| 5 | 9V- | Conexión al circuito de conmutación del jack de entrada |
| 6 | 9V- | Terminal negativo de la pila |
| 7 | 9V+ | Terminal positivo de la pila |
